Meshman_FEM Ver. 1.1

構造・熱解析統合ソフト

ADVENTUREプロジェクトよりリリースされたソフトウェアをベースに、初心者にも優しい手順ガイドや強力な結果可視化機能など、直観的な操作で解析処理全般を提供いたします。

■ 特徴

  • ADVENTUREプロジェクトで開発されたロバストで高速なソルバを内蔵
  • 手順ガイドと案内キャラによる操作案内で、必要な操作を迷わず実行
  • 熱伝導ソルバと構造ソルバによる熱応力連成解析を実現

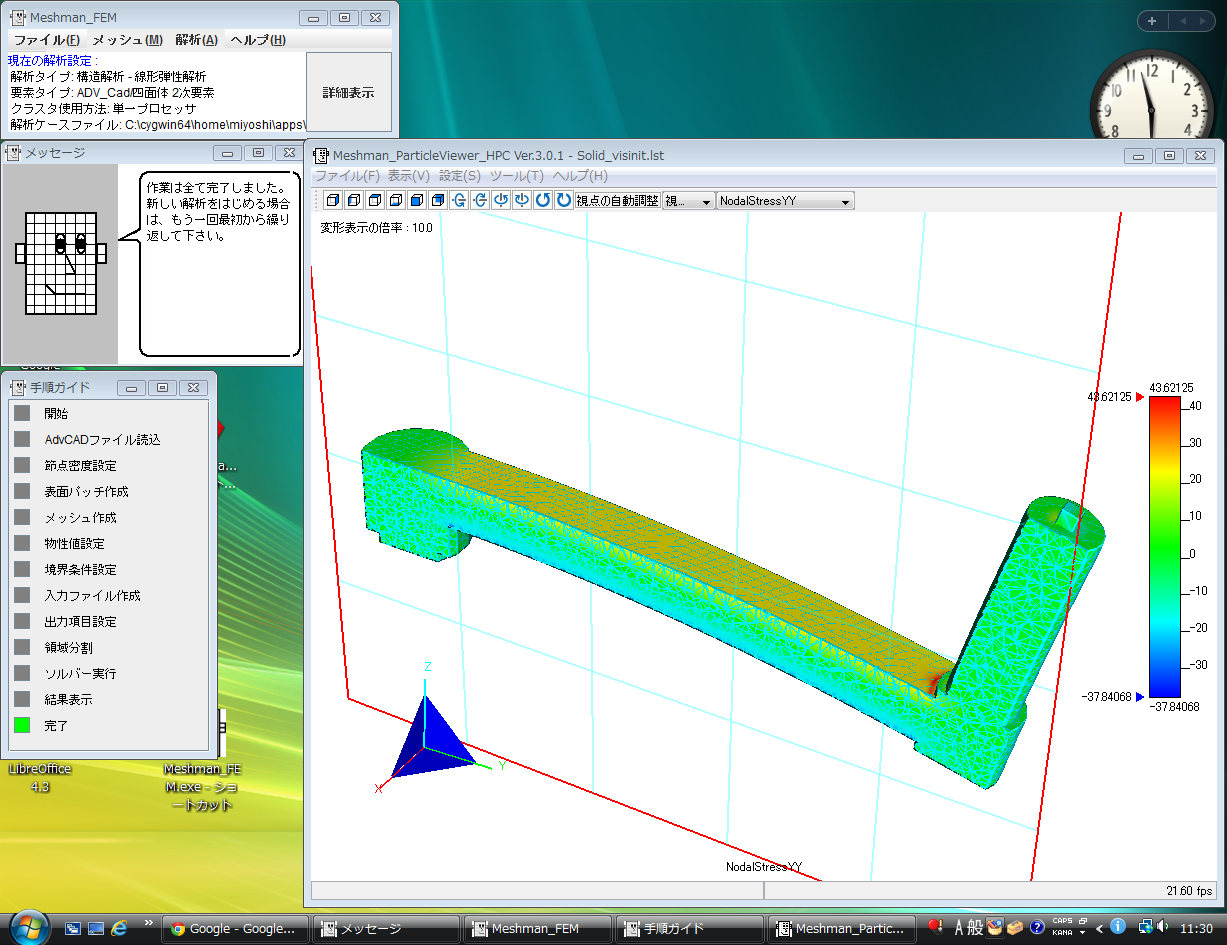

  • 大規模モデルでもストレスなく操作可能な高速可視化機能を搭載

ソフトウェア機能
■CAD/メッシュインポート機能(IGES/ ADV_Cad/ ADVENTUREメッシュ)

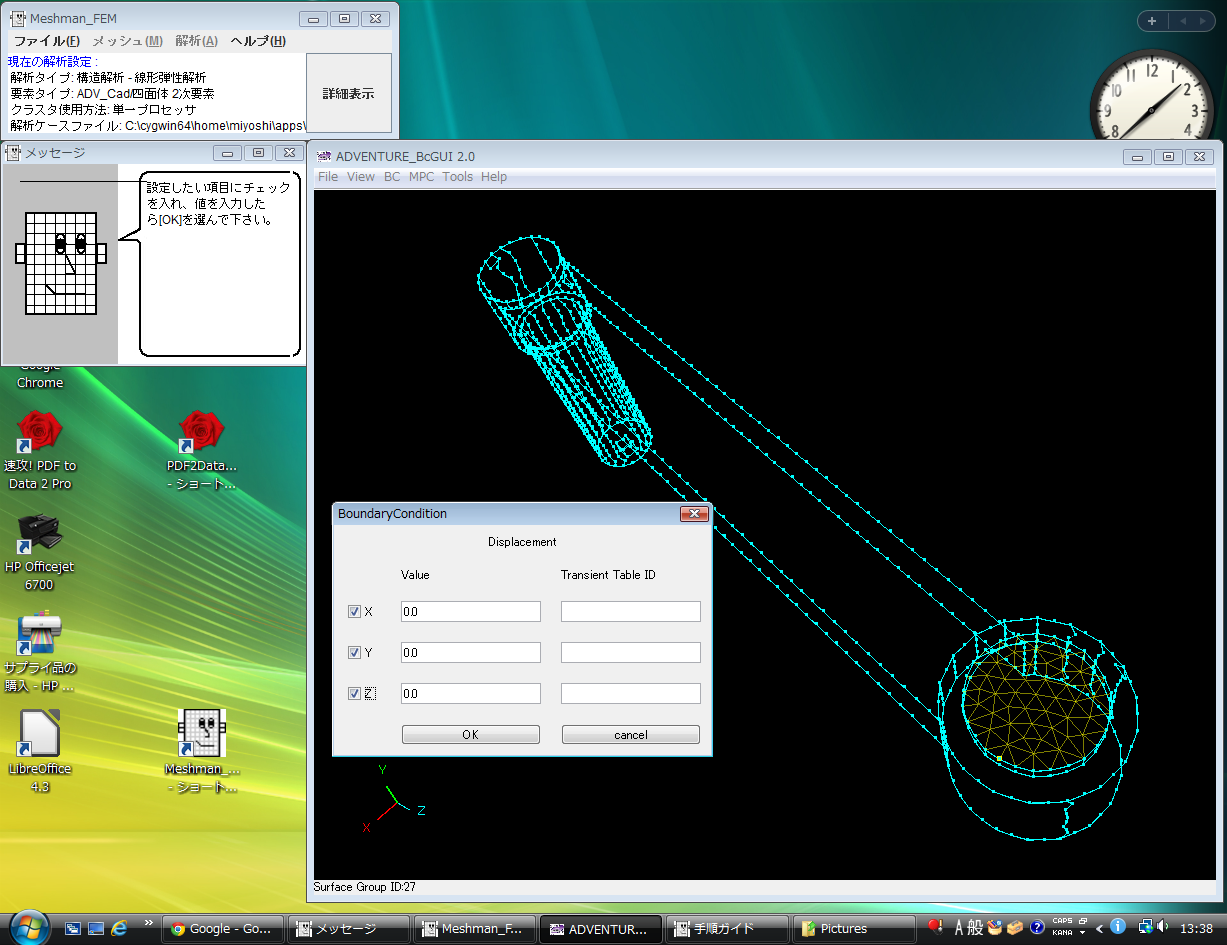

■境界条件設定機能
  - 変位固定/ 強制変位/ 面荷重/ 圧力/ 点荷重
  - 温度規定/熱流束/熱伝達
■物性値設定機能
  - ヤング率/ ポアソン比/ 質量密度/
  - 熱伝導率/ 定圧比熱
■構造解析(静弾性解析)、熱伝導解析(定常解析)及び熱応力解析(静弾性解析)に対応
■構造解析・熱応力解析では重力加速度を考慮した解析に対応

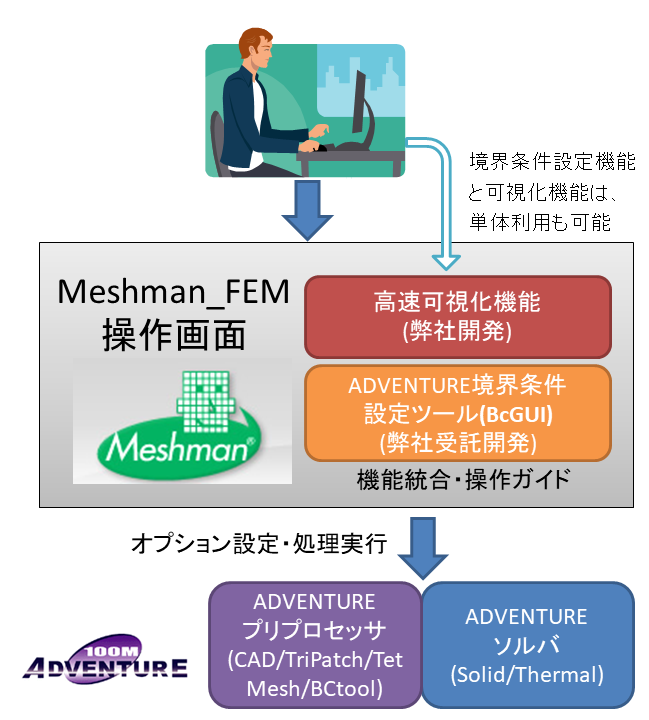

■可視化機能と境界条件設定機能は単体利用も可能
データフォーマット

■表面パッチ( ADVENTURE, *.pch )
■メッシュ (ADVENTURE 形式 (四面体/六面体),*.msh)
new
Nastran バルクデータ (メッシュ+境界条件+物性)
CAD インポート(ADVENTURE) - IGES (*.igs, *.iges)
                 - ADVENTURE_CAD (*.gm3d)
CADインポート(Gmsh利用) - IGES (*.igs, *.iges)
                  - Open CASCADE STEP (*.stp, *.step)
                  - Open CASCADE BRep (*.brep)
                  - Gmsh 形式 (*.msh)

動作環境
対応OS Windows 10, 11
( 各32bit /64bit : 64bitを推奨)
