Meshman_Nastran_I/F for ADVENTURE



「ADVENTUREを使用したいが、
メッシュを用意するのが大変だ!」という悩みで
お困りではありませんか?

Meshman_Nastran_I/F for ADVENTUREはNastranのバルクデータをADVENTUREのネイティブ(バイナリ)データに変換するソフトです。既存のNastranメッシュがあれば、ごく簡単にADVENTURE_Solidの静的応力解析を行うことができます。

具体的に考えられる利用形態としては、HyperMeshやFEMAP等でCADデータから作成したNastranバルクデータをADVENTUREに対応したネイティブデータに自動変換することが考えられます。既にお持ちのメッシュ生成ツールを有効に生かして、簡単にADVENTURE用のメッシュを作成することが出来ます。勿論材料データ、拘束条件及び荷重条件も自動変換されます。複数材料にも対応しております。

本製品の特徴は
・NastranバルクデータをADVENTUREネイティブフォーマットデータ.advへ変換(ADVENTURE_Solidに対応)
・複数材料に対応
・境界条件と材料データも含めた.advへの変換が可能
・Nastranデータの可視化機能を備える

です。ADVENTURE_Solidで解析するためには使用CPU数に応じた領域分割が別途必要になります。

ソフトウェア機能
■各表示項目の色を変更可能
■材料種別を色分けして表示可能

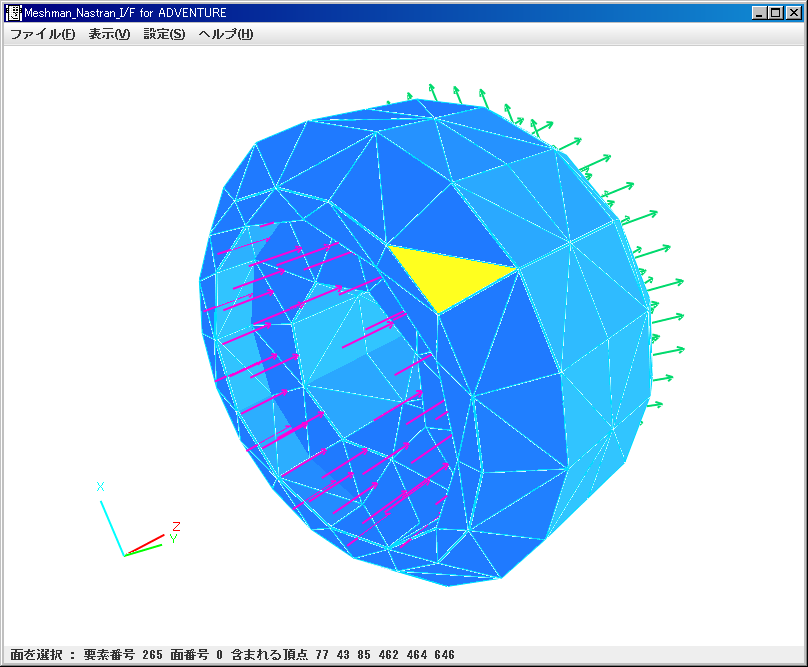

■メッシュの詳細情報を表示する機能を備える

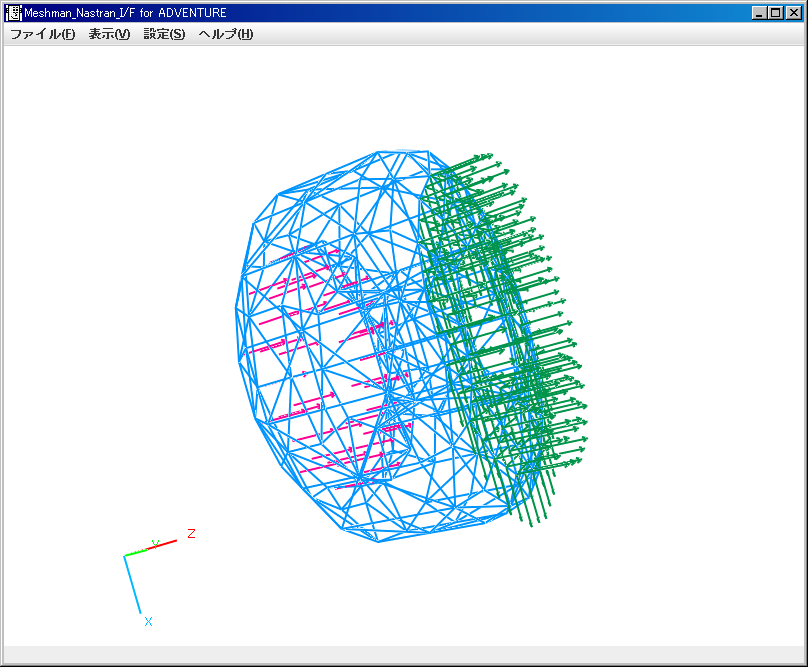

■節点、ワイヤフレーム、面塗りの表示モードを装備
■荷重条件と拘束条件の可視化機能を備える
■裏面表示機能を備える
データフォーマット
■入力はNastranバルクデータ(構造解析のみ)
■出力はADVENTURE_Solid用ネイティブデータ(領域分割前)
■拡張子adv
動作環境
対応OS Windows Vista 32bit/64bit
Windows 7 32bit/64bit
Windows 8 32bit/64bit
